陕汽德龙前四后八25方吸引压送车

咨询电话:150-7294-8881  张经理
留言内容:
手机号码: 验证码:
※如需更多陕汽德龙前四后八25方吸引压送车的资料请致电我们的免费热线:
150-7294-8881或是在线提交咨询报价,我们会第一时间联系您!资料
陕汽德龙前四后八25方吸引压送车详细配置参数
陕汽德龙前四后八25方吸引压送车配置

一、序言

吸引压送车主要装运干法除尘灰等松散粉料,采用气力密闭罐车装载、运输、卸料、全程安全并防止粉尘污染达到环保标准。适用于冶金、化工、能源、建材、煤碳、采矿、码头运输等行业,用于各工况下近百种粉尘、粉粒物料的收集、转运、输送。可承运炼铁、炼钢、烧结、焦化、原料、电石炉净化除尘、气烧石灰窑、冶炼脱硅、脱磷剂、焦粉、铝粉、水泥、矿粉、石灰粉、石灰石除尘灰、混合除尘灰等粉尘物料。吸引压送车用于除尘灰的运输,装车采用负压装料、卸车采用正压排料或举升开后盖倾卸;经过过滤的含尘空气达到环保排放标准,车辆采用一罐式结构

二、技术说明

吸引压送车由汽车底盘、运输罐总成、副车架总成、过滤系统、后盖开启机构、真空泵、液压系统、操作控制系统等组成。

1、运输罐总成

运输罐总成包括装料罐体以及安装在装料罐上的吸料、排料装置。

装料罐体为圆筒形容器,两端封头,罐体底部装有“一字型”流态化装置,主要用于装载粉粒状物料。罐体焊有外梯,罐顶上焊有走台板、起吊耳、观察孔、料(物)位计等。

吸料装置安装在装料罐后部封头上方,由吸料阀控制,并通过快速接头与现场的吸料软管相联。

2、副车架总成

副车架由左右纵梁及横梁焊装而成,其前部依次焊有罗茨真空泵底板,弧形垫座。副车架与汽车底盘的大梁通过U型螺栓、边耳板等螺栓连接。

3、过滤系统

物料经过罐体内旋风弯道进行第一次分离沉降在装料罐内,随后通过过滤仓进行第二次过滤,双级过滤确保最后排出的空气达到环保要求。

过滤仓中残留下的除尘灰,通过底部通道,在装料罐排料举升时,利用正压从装料罐尾部排料口一起排出。

布袋上的积灰采用高正压反吹清理,选装自动负压补气清理。注:装载需惰性气体保护的物料时,禁用车载空压机及自动负压打袋(可使用外接氮气源手动打袋),只能使用地面氮气气源。

4、空气管道系统

空气管道系统主要是为正压卸料提供压缩空气。压缩空气的来源为车载空压机或外接气源。空气管道系统主要由主气管路和配气管路组成。空气管道留有外接气源快速接口(DN50阳端),以便与地面气源相接。

5、自卸开启机构

装料罐尾部安装有自卸装置。自卸装置上装有排料口(阀门DN125接口DN100阳端)用于正压排料。

6、动力传动系统

吸引压送车配备三种动力设备。“负压抽吸物料”的动力设备是真空泵;“正压气力排料”的动力设备是车载空压机或外接地面气源;液压举升的动力设备是液压油泵。

7、操作系统

吸引压送车的操作控制系统采取:“程序控制、仪表显示、集中操作”,可选装程控手控双控制系统

8、整车安全措施

吸引压送车具有下列安全措施:

① 罐体上装有压力卸荷管路,当负压超过设定值时打开压力卸荷管路的卸荷阀,可降低压力值,保证罐体安全。可选装连锁控制系统(主动卸荷及停机)。

② 装料罐以及空气管道中装有正压安全阀,当正压超过设定值时安全阀起跳,保证罐体及空气管道安全。

③ 负压抽吸管道中装有负压安全阀,当负压超过设定值时安全阀起跳,保证真空泵及管道安全。可选装连锁控制系统(主动卸荷及停机)。

④ 装料作业时,为防止罐体装料过载,罐体上部装有料位报警器,罐内装满时报警。可选装连锁控制系统(满料停机)

⑤ 过滤袋采用正负压反吹清灰。以避免滤网堵塞,保护真空泵运行安全。可选装连锁控制系统(压差报警及停机,提醒滤袋破损、堵塞故障)。

⑥ 真空泵前安装有微过滤罐,微过滤罐内为网孔套管结构,以避免过滤布袋万一破损,布袋碎片进入真空泵,保护真空泵设备安全。

⑦ 除尘过滤袋具有防静电功能

三、注意事项

1、如装运需惰性气体保护的物料,则必须装备罐体惰性气体监控系统、防静电滤袋、压力自泄放装置装置(口径φ100)、静电拖链等安全装置,且吸、排料现场必需要有氮气源,其气源流量≥15m3/min,压力为 0.2Mpa(将现场压力为 0.6Mpa的氮气源通过减压阀调节到0.2Mpa,并在现场地面另安置减压阀管道,与前期管道不相干涉)。

2、真空泵抽吸物料时必须“补气”,对于抽吸一般的物料,只需自然空气“补气”,而对于需惰性气体保护的物料,必须在抽吸时“补氮气”。

3、装料罐必须间断举升,压排卸料,紧急情况才可液压开后盖重力自卸。

4、负压装料时,启动车辆真空吸料系统,通过地面供料系统(开启补气阀)将物料吸入车载承载罐内。

5、选装正压装料时,启动车辆正压装料系统,外接气源(如需惰性气体保护的物料,必须是氮气)通过地面设施的供料系统的补气口,将物料压入车载承载罐内。

6、如是需惰性气体保护的物料,必需采用地面压缩氮气排料。

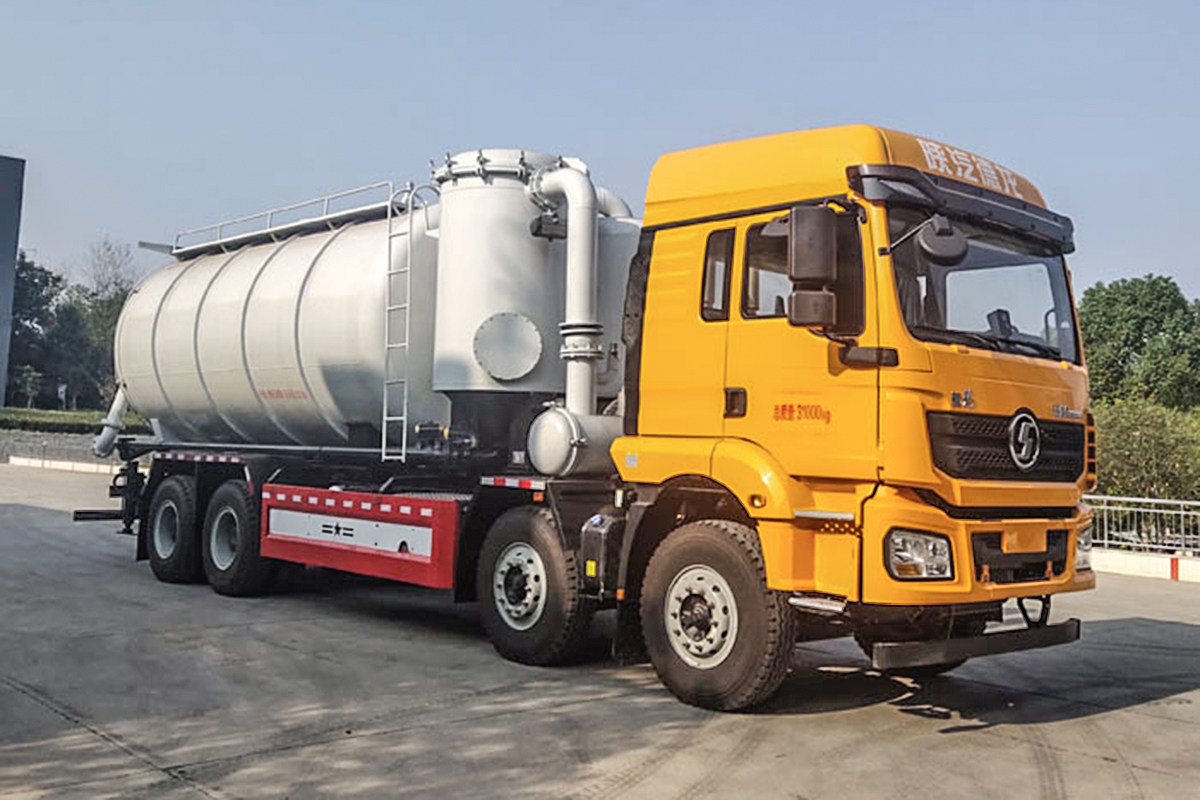

陕汽德龙前四后八25方吸引压送车图片点击查看大图
  • 陕汽德龙前四后八25方吸引压送车各方位图片
  • 陕汽德龙前四后八25方吸引压送车各方位图片
  • 陕汽德龙前四后八25方吸引压送车各方位图片
  • 陕汽德龙前四后八25方吸引压送车各方位图片
  • 陕汽德龙前四后八25方吸引压送车各方位图片
  • 陕汽德龙前四后八25方吸引压送车各方位图片
工作参数

随车附件配置表(每车)


随车附件配置表

序号

规格

型号

数量/件

备注

1

6寸耐磨吸料胶管长5米 带卡箍

DN150

1

吸料口

2

快速接头阴端(接软管)

DN150

1

吸料口

3

带法兰软管接头

DN150

1

吸料口(自制)

4

法兰

DN150

1

吸料口

5

4寸耐磨排料胶管长5米 带卡箍

DN100

1

排料口

6

快速接头阴端(接软管)

DN100

1

排料口

7

带法兰软管接头

DN100

1

排料口(自制)

8

法兰

DN100

1

排料口

9

O型密封圈

85×3.1

2

旋转轴三通(易损件)

10

旋转开关

12挡

1

控制箱(易损件)

11

底盘随车工具





随底盘提供

公告参数型号:CL5310GXY6ACC 发动机: 底盘型号:
【整车技术参数】
产品名称 吸引压送车 批次 377
总质量(Kg) 31000 额定载质量(Kg) 9970,9905
整备质量(Kg) 20900 准拖挂车总质量(Kg)
前排乘客(人) 2,3 额定载客(人)
外形尺寸(mm) 12390 x 2550 x 3990
货厢尺寸(mm) x x
接近角/离去角(°) 16/8 前悬/后悬(mm) 1525/3090
轴荷(Kg) 6500/6500/18000(二轴组) 最高车速(Km/h) 89
备注 仅采用1800+4575+1400(mm)轴距的底盘;该车装有罐体、空压机、真空泵、举升油缸等专用装置,通过地面真空泵产生负压对粉粒物料进行真空吸引装料,利用空压机正压卸料。顶部封闭不可开槽,后部不可开启。罐体总容量为20.78立方米,有效容积为19.81立方米,罐体外形尺寸(长×直径)(mm): 6400×2400,运送介质为:熟石灰粉,密度:500千克/立方米。侧防护与后防护所用材料材质均为Q235,均采用焊接连接,侧防护为连续平面结构,后防护断面尺寸(高×宽)(mm)为:120×50;离地高度为480mm。ABS系统生产厂家及型号分别为:西安正昌电子股份有限公司(型号:ZQFB-V),广州瑞立科密汽车电子股份有限公司(CM4XL-4S/4M)。
【整车其他参数】
底盘型号 SX1319MC6F1C 商标名称
轴数 4 轮胎数 12
轴距 (mm) 1800+3000+1400,1800+3375+1400,1800+3575+1400,1800+3975+1400,1800+4575+1400,1800+3775+1400,1950+2850+1400,1950+3225+1400,1950+3425+1400,1950+3825+1400,1950+4425+1400,1950+3625+1400
轮胎规格 11.00R20 18PR,12.00R20 18PR,12R22.5 18PR
前轮距(mm) 2011/2011,2036/2036,2070/2070 后轮距(mm) 1860/1860
燃料种类 柴油 排放依据标准 GB17691-2018国Ⅵ
发动机型号 发动机生产企业 排量(ml) 功率(Kw)
WP12.430E62;WP12.400E62;WP8.350E61;WP12.460E62;WP8.350E62 潍柴动力股份有限公司;潍柴动力股份有限公司;潍柴动力股份有限公司;潍柴动力股份有限公司;潍柴动力股份有限公司 11596;11596;7800;11596;7800 316;294;257;338;257
