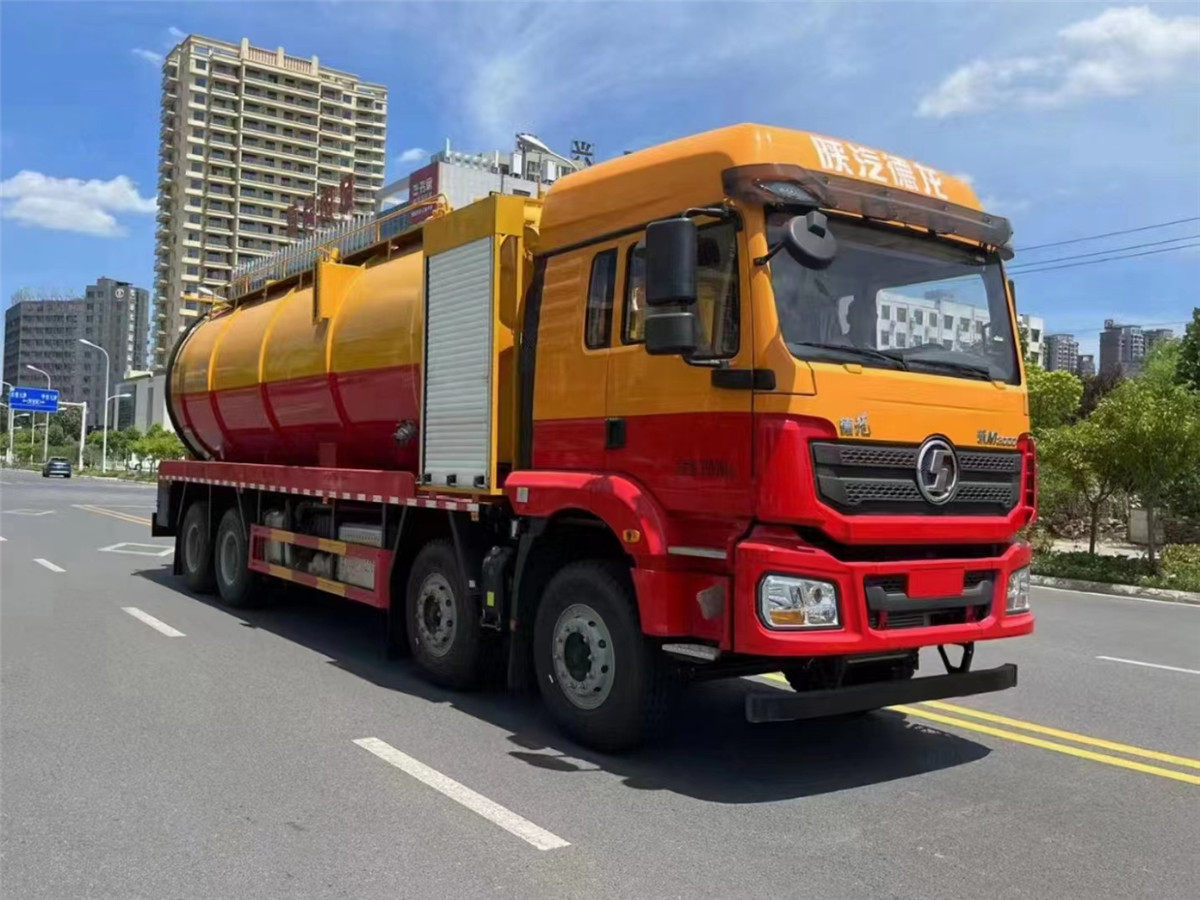

底盘配置:陕汽德龙国六前四后八底盘,潍柴发动机460马力,轮胎:12.00R20,底盘后桥加固(四骑马螺栓),新M3000加长高顶驾驶室,液压悬置、空气主座椅、驾驶室手动翻转、金属保险杠、电动空调、电动摇窗机、国产转向机、国产离合器、备胎架、四通道ABS、摇臂式远程油门控制装置、天行健智雅版BD车载终端、变速箱后取力。
上装配置:罐体总容积约33立方,清水箱约10立方,其余为污水罐(也可自由分配),加强大架,重载设计,两仓互通,采用8mm碳钢制作,吸污部分,潍柴420马力配2BE-258水循环泵(或采用断袖取力器配SK-42水循环泵,副发位置安装清水箱),10米吸污管二根,罐体两侧加宽平台加护栏,罐体尾部一个800mm液压开启排污口,一个150排污球阀,和一个100的排污球阀,100内抽球阀,偷排150球阀,后部左右各一个箭头灯,配品浮350流量高压泵,配100米内径25定制耐磨高压管,卷盘液压左右旋转,配10公斤加大喷头一个。
选装配置:可选装国产罗茨泵真空泵机组或意大利口进罗茨泵,可加装摇控操作系统。可加装渣浆泵。
随车附件:底盘合格证,整车合格证,车辆一致性证书,环保清单,保修手册,服务站目录,专用上户发票,随车工具。
疏通功能 | 吸污功能 | ||
高压泵品牌 | 德国品孚或天津通洁 | 真空泵品牌 | 标配淄博水循环泵 |
驱动方式 | 底盘发动机+夹心取力器 | 驱动方式 | 取力器、潍柴380-420副机 |
疏通压力 | 20-24 Mpa | 抽吸压力 | -0.8Mpa |
疏通流量 | 每分钟215-350升 | 排气流量 | 每9-35立方 |
高压管长度 | 标配60-80米 | 排污管长度 | 标配1根10米 |
高压喷头 | 标配10个小喷头或1个水雷喷头 | 排污方式 | 加压排污+罐尾自流+举升倾倒 |
盘管卷盘 | 液压自动旋转 | 罐体材质 | 碳钢Q345、不锈钢304 |
防冻措施 | 高压泵标配气排水功能 | 中小型罐体厚度 | 罐体5毫米 、封头6毫米 |
水罐位置 | 分仓前置水箱或水箱边挂 | 大型罐体厚度 | 罐体6-8毫米、封头8毫米 |
选装配置 | 吸满报警、吸满自停、罐内防腐防锈处理、固液分离 |
选装专用喷头
-
标配德国品孚或天津通洁
-
标配液压卷盘,配80米高压管
-
标配高压泵维修包+密封圈
-
标配-10个不同功能喷头
-
标配-水循环真空泵
-
罐体举升,后盖开启
-
加装排污口
-
标配放管平台
-
选装一体圆罐
-
选装一体方罐
-
加装渣浆泵
-
加装固液分离
【整车技术参数】 | |||||
产品名称 | 清洗吸污车 | 批次 | 352 | ||
总质量(Kg) | 31000 | 额定载质量(Kg) | 11320,11255 | ||
整备质量(Kg) | 19550 | 准拖挂车总质量(Kg) | |||
前排乘客(人) | 2,3 | 额定载客(人) | |||
外形尺寸(mm) | 12000 x 2550 x 3850,3950 | ||||
货厢尺寸(mm) | x x | ||||
接近角/离去角(°) | 16/10 | 前悬/后悬(mm) | 1525/2700 | ||
轴荷(Kg) | 6500/6500/18000(二轴组) | 最高车速(Km/h) | 89 | ||
备注 | 1、仅采用1800+4575+1400(mm)轴距的底盘;2、该车主要用于下水道清洗及吸污,主要专用装置为真空泵和罐体;3、侧/后防护材料均为Q235,侧防护螺栓连接加焊接连接,后防护焊接连接,后防护截面尺寸320mm×50mm,下边缘离地高500mm;4、清水罐总容量11.81立方米,有效容积11.25立方米,介质:水,密度:1000千克/立方米;污水罐总容量14.77立方米,有效容积14.06立方米,介质:液态污物,密度:800千克/立方米.罐体外形尺寸为(长×直径)(mm):7750(含直段长7050)×2330,其中罐体前段为清水罐(直段长3100mm);后段为污水罐(直段长3950mm).两罐独立,且不能同时满载.清洗功能时用清水罐,吸污功能时用污水罐,罐体具有举升功能;5、随底盘选装驾驶室.选装罐体外观;6、ABS型号:ZQFB-V,CM4XL-4S/4M ABS生产企业:西安正昌电子股份有限公司,广州瑞立科密汽车电子股份有限公司.;选装罐体顶部及后部外观。选装顶部罐口样式。 | ||||
【整车其他参数】 | |||||
底盘型号 | SX1319MC6F1C | 商标名称 | |||
轴数 | 4 | 轮胎数 | 12 | ||
轴距 (mm) | 1800+3000+1400,1800+3375+1400,1800+3575+1400,1800+3975+1400,1800+4575+1400,1800+3775+1400,1950+2850+1400,1950+3225+1400,1950+3425+1400,1950+3825+1400 | ||||
轮胎规格 | 11.00R20 18PR,12.00R20 18PR,12R22.5 18PR | ||||
前轮距(mm) | 2011/2011,2036/2036,2070/2070 | 后轮距(mm) | 1860/1860 | ||
燃料种类 | 柴油 | 排放依据标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) | ||
WP12.400E62 WP12.430E62 WP12.460E62 WP8.350E61 |
潍柴动力股份有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 |
11596 11596 11596 7800 |
294 316 338 257 |
维修服务方式
一、底盘部分由底盘驻全国服务站联合保修,随车均有底盘保修手册、全国服务站联系目录等。
二、上装部分由我公司承担一年或三万公里的免费上门维修。所有的上装问题均由我公司直接与各厂车间协调派出人员上门维修。
三、对于偏远地区不能及时上门维修的用户,我们将在用户附近授权专门维修点,在保修期内的所有维修费用均由我公司支付。
四、对于客户自己能处理的小故障,我公司可以先支付维修费用,由客户到喜欢的维修点处理解决。
