东风天龙后双桥22方清洗吸污车详细配置参数
东风天龙后双桥22方清洗吸污车配置
底盘配置:采用国六东风天龙后双桥原装底盘,液压翻转带卧铺驾驶室,轴距4350+1350cm,康明斯290马力-DDi350马力国六柴油发动机,陕齿9档变速箱,11.00R20钢丝胎,带空调,原厂ABS,方向助力。整车外形美观大方,驾乘舒适。
上装配置:罐体形状为圆柱形,采用武钢8mm厚优质碳钢钢板,罐体封头一次压铸成型,清水罐6方,污水罐15方,带互通功能(疏通清水量可达20方)污水罐底部铺不锈钢板,方便卸料。随车配潍柴420马力副发动机带SK-258水环式真空吸污泵,德国品孚或天津通洁300-350流量高压疏通水泵,带气排水功能,带液压卷盘,配100米25mm高压水管和优质液压系统。罐体带液压举升装置,后盖带液压开启功能,罐内污物可通过后盖直接倾倒,带防溢阀、视污管、压力表、洗手装置、工具箱、箭头灯。尾部配600mm排污口,100mm和150mm自流口各一个、100吸污口两个,罐顶带检查口。配20米102mm吸污管二根,10个疏通喷头。罐体多种颜色选择,其余按厂内标准配置制作。具有真空度高、吨位大、效率高、用途更广泛的特点。
选装配置:可选装国产罗茨泵真空泵机组或意大利口进罗茨泵,可加装摇控操作系统。可加装渣浆泵。
随车附件:底盘合格证,整车合格证,车辆一致性证书,环保清单,保修手册,服务站目录,专用上户发票,随车工具。
上装配置:罐体形状为圆柱形,采用武钢8mm厚优质碳钢钢板,罐体封头一次压铸成型,清水罐6方,污水罐15方,带互通功能(疏通清水量可达20方)污水罐底部铺不锈钢板,方便卸料。随车配潍柴420马力副发动机带SK-258水环式真空吸污泵,德国品孚或天津通洁300-350流量高压疏通水泵,带气排水功能,带液压卷盘,配100米25mm高压水管和优质液压系统。罐体带液压举升装置,后盖带液压开启功能,罐内污物可通过后盖直接倾倒,带防溢阀、视污管、压力表、洗手装置、工具箱、箭头灯。尾部配600mm排污口,100mm和150mm自流口各一个、100吸污口两个,罐顶带检查口。配20米102mm吸污管二根,10个疏通喷头。罐体多种颜色选择,其余按厂内标准配置制作。具有真空度高、吨位大、效率高、用途更广泛的特点。
选装配置:可选装国产罗茨泵真空泵机组或意大利口进罗茨泵,可加装摇控操作系统。可加装渣浆泵。
随车附件:底盘合格证,整车合格证,车辆一致性证书,环保清单,保修手册,服务站目录,专用上户发票,随车工具。

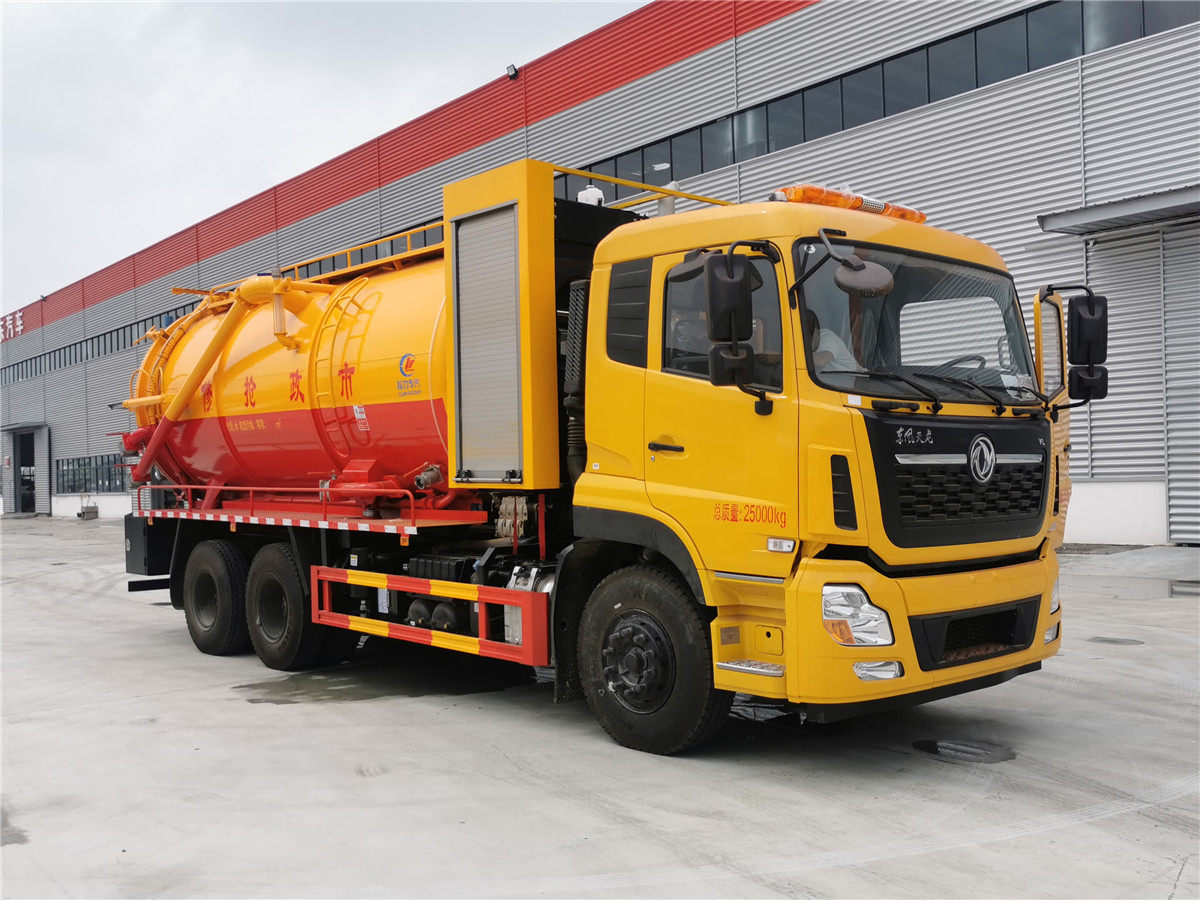

东风天龙后双桥22方清洗吸污车图片点击查看大图
清洗吸污车专用功能视频
工作参数
疏通功能 | 吸污功能 | ||
高压泵品牌 | 德国品孚或天津通洁 | 真空泵品牌 | 标配淄博水循环泵 |
驱动方式 | 底盘发动机+夹心取力器 | 驱动方式 | 取力器、潍柴380-420副机 |
疏通压力 | 20-24 Mpa | 抽吸压力 | -0.8Mpa |
疏通流量 | 每分钟215-350升 | 排气流量 | 每9-35立方 |
高压管长度 | 标配60-80米 | 排污管长度 | 标配1根10米 |
高压喷头 | 标配10个小喷头或1个水雷喷头 | 排污方式 | 加压排污+罐尾自流+举升倾倒 |
盘管卷盘 | 液压自动旋转 | 罐体材质 | 碳钢Q345、不锈钢304 |
防冻措施 | 高压泵标配气排水功能 | 中小型罐体厚度 | 罐体5毫米 、封头6毫米 |
水罐位置 | 分仓前置水箱或水箱边挂 | 大型罐体厚度 | 罐体6-8毫米、封头8毫米 |
选装配置 | 吸满报警、吸满自停、罐内防腐防锈处理、固液分离 |
选装专用喷头
新款工艺
-
标配德国品孚或天津通洁
-
标配液压卷盘,配80米高压管
-
标配高压泵维修包+密封圈
-
标配-10个不同功能喷头
-
标配-水循环真空泵
-
罐体举升,后盖开启
-
加装排污口
-
标配放管平台
选装配置
-
选装一体圆罐
-
选装一体方罐
-
加装渣浆泵
-
加装固液分离
公告参数
【整车技术参数】 | |||||
产品名称 | 清洗吸污车 | 批次 | 357 | ||
总质量(Kg) | 25000 | 额定载质量(Kg) | 7370,7305 | ||
整备质量(Kg) | 17500 | 准拖挂车总质量(Kg) | |||
前排乘客(人) | 2,3 | 额定载客(人) | |||
外形尺寸(mm) | 9250,9850,10150 x 2500,2550 x 3650,3850 | ||||
货厢尺寸(mm) | x x | ||||
接近角/离去角(°) | 20/13, 20/12 | 前悬/后悬(mm) | 1480/2070,1500/2050,1480/2670,1500/2650,1480/2970,1500/2950 | ||
轴荷(Kg) | 7000/18000(二轴组) | 最高车速(Km/h) | 89 | ||
备注 | 该车用途为清洗吸污,主要专用装置为真空泵和罐体.罐体尺寸为(直段长×直径)(mm):5400×2150,其中罐体前段为清水罐(直段长2400mm);后段为污水罐(直段长3000mm).两罐独立,且不能同时满载,污水罐总容量9.58立方米,有效容积9.13立方米,介质:液态污物,密度:800千克/立方米;清水罐总容量7.67立方米,有效容积7.305立方米,介质:水,密度:1000千克/立方米.仅采用(mm):4350+1350轴距.外形长/前悬/后悬对应关系为(mm):9250/1480/2070,9250/1500/2050,9850/1480/2670,9850/1500/2650,10150/1480/2970,10150/1500/2950.宽度/高度选择(mm):2500/3650,2550/3850;侧、后防护材质均为Q235,连接方式:左右侧面防护采用螺栓连接,后部防护采用焊接连接,后部防护装置断面尺寸(宽×高):200×50mm,下边缘离地高490mm.随底盘选装驾驶室,选装不带副发动机罩板.ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/威伯科汽车控制系统(中国)有限公司.选装罐体前部安装水箱,顶部液压开启后盖,罐体后部不带卷盘结构,罐体后盖不开启结构,上走道结构样式.选装罩壳样式,后部箭头灯为选装件。罐体带举升功能。选装底盘附件储气筒尿素罐等安装位置。选装副发动机样式。选装侧面排污口样式。选装顶部罐口样式。 | ||||
【整车其他参数】 | |||||
底盘型号 | DFH1250D4 | 商标名称 | |||
轴数 | 3 | 轮胎数 | 10 | ||
轴距 (mm) | 4350+1350,5350+1350,5700+1350,4600+1350,4800+1350 | ||||
轮胎规格 | 295/80R22.5 18PR,11.00R20 18PR | ||||
前轮距(mm) | 2010,2040,2070 | 后轮距(mm) | 1860/1860,1880/1880 | ||
燃料种类 | 柴油 | 排放依据标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) | ||
D6.7NS6B290;DDi75E350-60;DDi75E300-60;DDi75E340-60;D6.7NS6B320 | 东风康明斯发动机有限公司;东风商用车有限公司;东风商用车有限公司;东风商用车有限公司;东风康明斯发动机有限公司 | 6700;7500;7500;7500;6700 | 213;257;220;250;231 |
